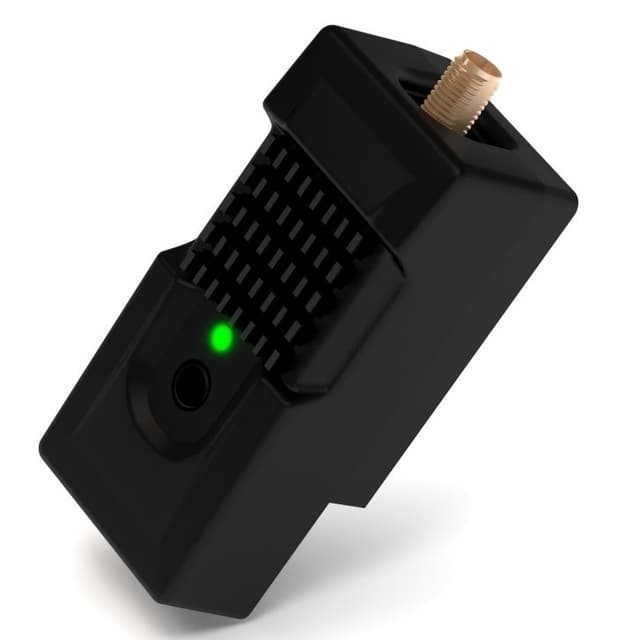

Модуль радиомодема для ПДУ (JR-модуль НАНО) 780 МГц | МРМн-3
Артикул: ФУИС.468128.022-05
Модуль радиомодема для ПДУ (JR-модуль нано) — электронное устройство, предназначенное для использования в составе пульта дистанционного управления (ПДУ) беспилотного средства (БС) в качестве внешнего приемо-передающего устройства.
Характеристики
| Напряжение электропитания от ПДУ | От 4,75 до 15,00 В |
| Диапазон рабочих частот | в зависимости от исполнения: от 615 до 928 МГц |
| Мощность излучения | Не более 1 Вт |
| Скорость передачи данных | До 400 кбит/сек |
| Тип модуляции | 2FSK, GFSK |
| Количество каналов (каждые 800 кГц) | 25 шт. |
| Коррекция ошибок | FEC 154G |
| Нахождение контрольной суммы | CRC 16 |
| Количество единовременно привязанных радиомодемов семейства ИРИДА | До 16 шт. |
| Разъем подключения антенны | SMA |
| USB Type C (конфигурационный) | 1 шт. |

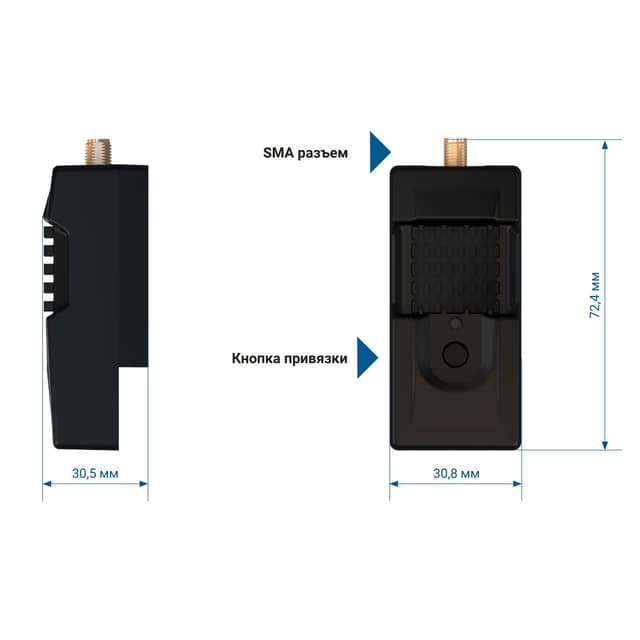

| Габаритные размеры | 72,4 × 30,8 × 30,5 мм |
| Масса изделия | Не более 80 г |
| Рабочая температура | От – 30 до + 40 °C |
Комплектация
- Модуль радиомодема для ПДУ (JR-модуль нано) — 1 шт.
- Исполнения: — Диапазон рабочих частот
- ФУИС.468128.022-* — 615- 639 МГц
- ФУИС.468128.022-01 — 590-614 МГц
- ФУИС.468128.022-02 — 638-668 МГц
- ФУИС.468128.022-03 — 666-690 МГц
- ФУИС.468128.022-04 — 692-717 МГц
- ФУИС.468128.022-05 — 775-800 МГц
- ФУИС.468128.022-06 — 802-826 МГц
- ФУИС.468128.022-07 — 848-872 МГц
- ФУИС.468128.022-08 — 902-928 МГц
Описание
Модуль радиомодема для ПДУ (JR-модуль нано) — электронное устройство, предназначенное для использования в составе пульта дистанционного управления (ПДУ) беспилотного средства (БС) в качестве внешнего приемо-передающего устройства.
Обмен данными между JR-модулем нано и ПДУ осуществляется по протоколу CRSF (Crossffre).
Изделие представляет из себя законченный модуль.
Отличительной особенностью модуля является наличие встроенного bootloader (загрузчика) с возможностью обновления встроенного программного обеспечения и настройки по радиоканалу.
