Пассивный радиопеленгатор | ПЕЛЕНГАТОР
Артикул: ФУИС.464349.001

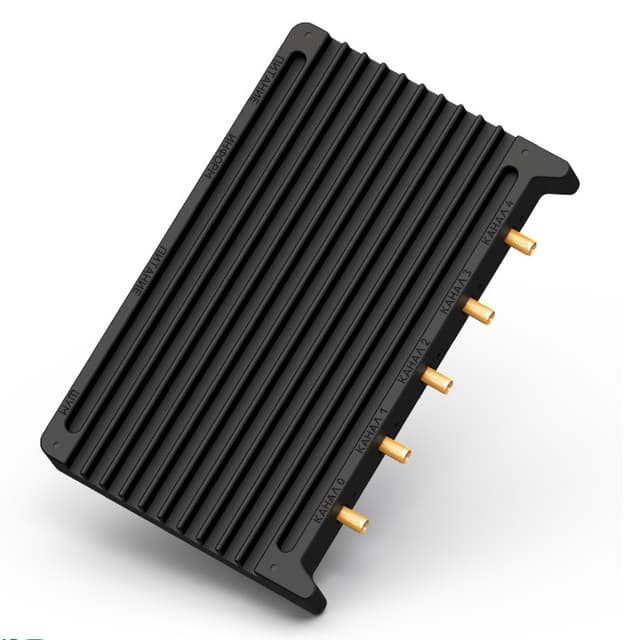

Пеленгатор — программно-определяемая радиосистема (SDR) с пятью когерентно управляемыми каналами приема, предназначенная для радиопеленгации. Определение направления на источник радиосигнала осуществляется в диапазоне частот от 24 до 1766 МГц.
Характеристики
| Диапазон рабочих частот | От 24 до 1766 МГц |
| Радиотюнер | R820T2 x 5 шт. |
| Демодулятор | RTL2832U x 5 шт. |
| Разрядность АЦП | 8 бит |
| Стабильность частоты генератора | 1 ppm |
| Максимальная полоса пропускания канала | 2,56 МГц |
| Напряжение электропитания | 5 В |
| Рабочий ток | Не более 2,3 А (11,5 Вт) |
| Разъем питания | USB Type-C |
| Разъем подключения антенны | SMA |
| Количество RX-каналов | 5 шт. |
| Рабочая температура | От − 30 до + 40 °C |
| Масса изделия | 670 г |

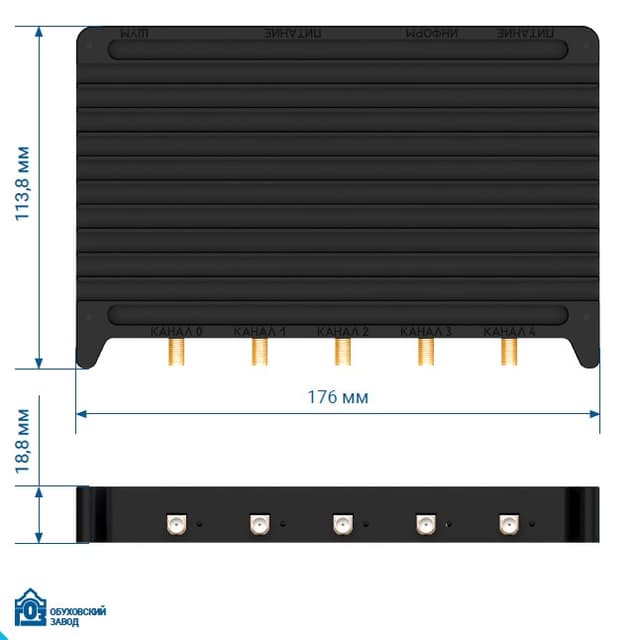

| Габаритные размеры | 180 × 120 × 20 мм |

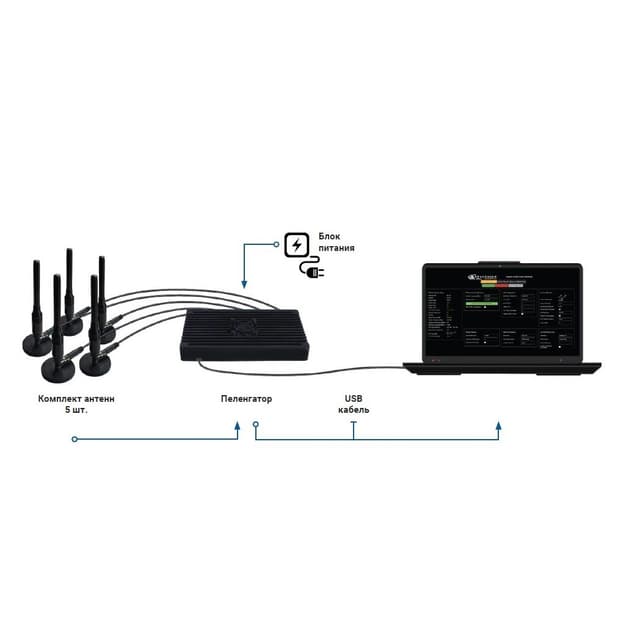

Комплектация
- Пассивный радиопеленгатор — 1 шт.
- Дополнительное оборудование (не входит в комплект Пеленгатор):
- — Комплект антенн 5 шт. с кабелями и креплением - 1 комп.
- — Блок питания пеленгатора 5 В/ 3 А - 1 шт.
- — Кабель передачи данных с USB Type-C на USB Type-A - 1 шт.
- — Вычислительное устройство (Raspberry Pi 4B) - 1 шт.
- — Блок питания вычислителя 5 В/ 3 А - 1 шт.
- — ПК (ноутбук) с веб-интерфейсом - 1 шт.
Описание
Пеленгатор — программно-определяемая радиосистема (SDR) с пятью когерентно управляемыми каналами приема, предназначенная для радиопеленгации. Определение направления на источник радиосигнала осуществляется в диапазоне частот от 24 до 1766 МГц.

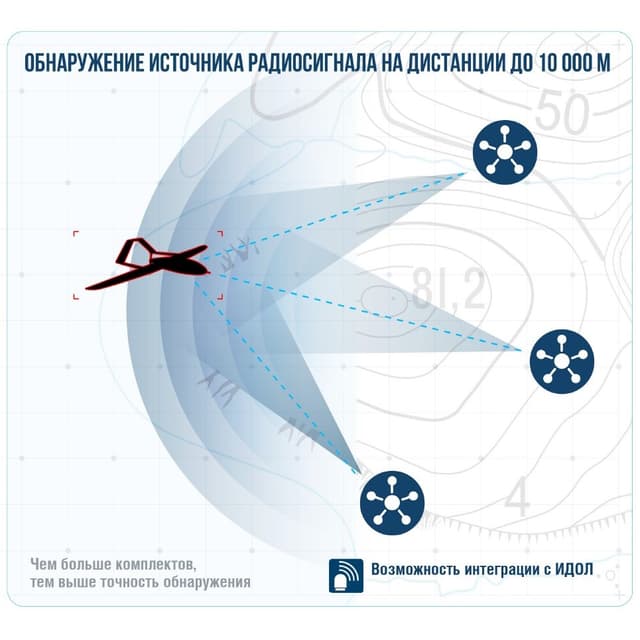

Для определения местоположения источника радиосигнала на дистанции до 10 000 м, необходимо не менее 3-х комплектов, синхронизированных между собой. Чем больше комплектов задействовано, тем выше точность.
Пеленгатор является полным аналогом KrakenSDR.
